Технический проект модернизации газификаторов холодных криогенных типа ГХК - 3/1,6 и ГХК - 8/1,6.

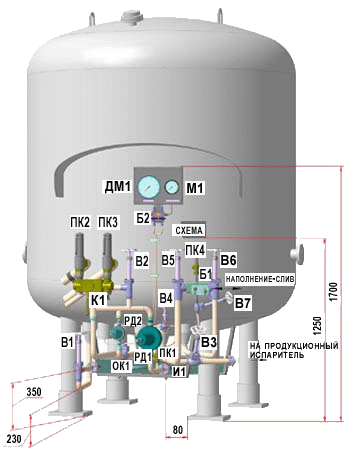

alt Дудышева В. Н.,Павлов Н. В.,Мостовой В.В. Модернизация емкостей транспортных криогенных типа ЦТК, ТРЖК, газификаторов холодных криогенных типа ГХК производства ООО ""НТК "Криогенная техника" г. Омск

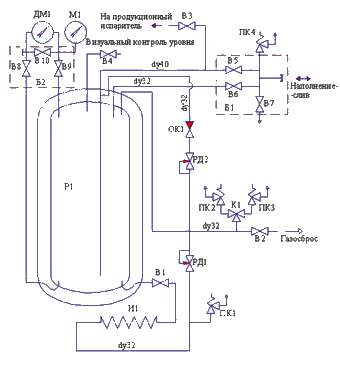

  Схема принципиальная ЕП 0703.00 С3


Перечень элементов, предлагаемых для модернизации газификаторов ГХК-3/1,6-200М, ГХК-8/1,6-500
В1 - вентиль подачи на испаритель наддува dу32 01322.3238.0011 "Herose", Германия
В2 - вентиль сброса dу32 01322.3238.0011 "Herose", Германия
В3 - вентиль подачи на продукционный испаритель dу32 01321.3238.0011 "Herose", Германия
В4 - вентиль визуального контроля уровня dу10 01331.1012.001 "Herose", Германия
Б1 - арматурный блок 07004.4048.7027 "Herose", Германия с вентилями В5, В6, В7 и фланцем евростандарт
К1 - переключающий кран dу32
06510.3214.0000 "Herose", Германия ПК1 - предохранительный клапан Рср.=28бар
dу6 06474.0600.0000 "Herose", Германия ПК2, ПК3 - предохранительный клапан Рср.=18бар dу23 06418.2314.0000 "Herose", Германия
ПК4 - предохранительный клапан Рср.=36бар 06474.0600.000 "Herose", Германия
ОК1 - обратный клапан dу32 05416.3238.0001 "Herose", Германия
РД1 - регулятор давления WCRG-1000 "MS Engenering", Южная Корея
РД2 - экономайзер WCЕG-1000 "MS Engenering", Южная Корея
ДМ1 - дифманометр ДСП-УС
М1 - манометр щитовой 100мм, 0...25бар
И1 - испаритель наддува "НПО Мониторинг"
Б2 - арматурный блок 8211 G4Y "Hoke", США с вентилями переключения

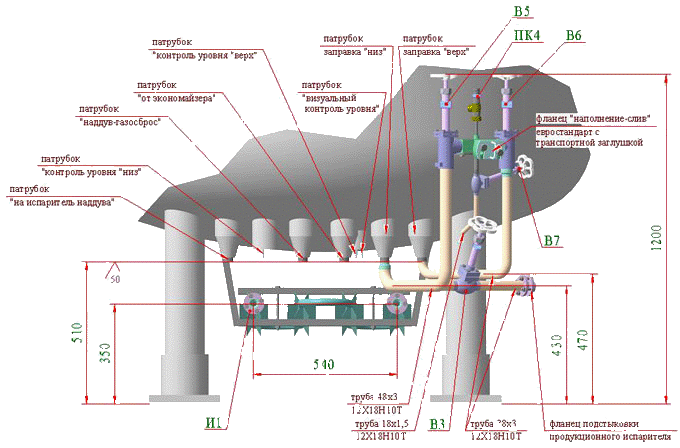

                                  Обвязка линии "наполнение-слив" и выдачи на продукционный испаритель

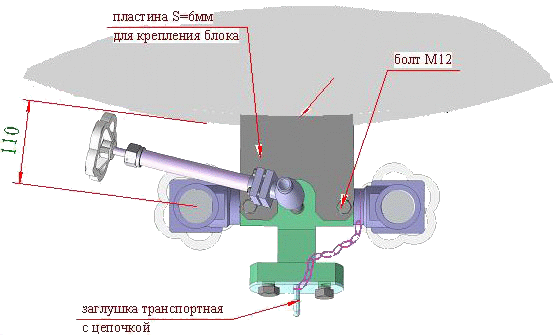

                                                 Крепление блока "наполнение-слив" на резервуаре

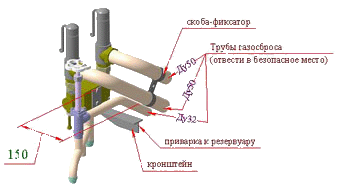

                                                      Обвязка линии наддува и газосброса

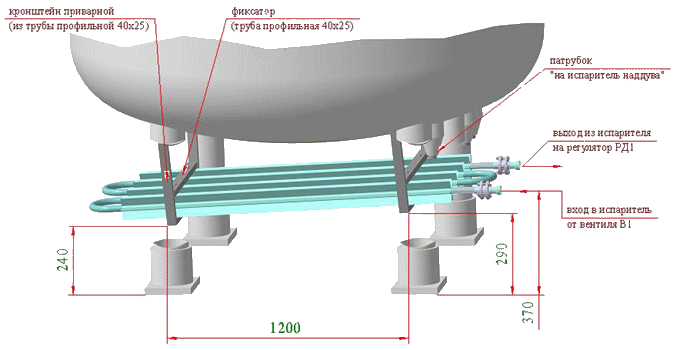

                                       Крепление испарителя наддува на резервуаре


Обвязка измерительного блока    Крепление сбросного блока

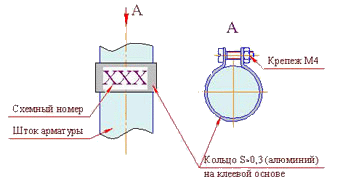

Предлагаемая маркировка арматуры
