Бессальниковые клапаны (мембранные и сильфонные)

Серия DV1 Двухходовые мембранные (диафрагменные) клапаны

Загрузить документацию

Серии DV1, DV5.pdf
DV1_GoReg.PDF

Основные характеристики:

Полностью свободная от пружин, сильфонов, набивки, уплотнительных колец и смазки конструкция
Уплотнение метал по металлу дает отсутствие абсорбции нежелательных элементов в поток
Диафрагмы из металла Eligloy гарантирует высокую стойкость к коррозии и длительный срок службы
Срок службы превышает 5.000.000 циклов при давлении 17,3 бар
Малый внутренний объем (менее 0,16 куб.см)
Ручное или пневматическое управление

Опции (при выборе обращайтесь к нашим специалистам):

Выбор материла исполнения
Выбор уплотнительных материалов
Комплектация приводом, выбор материала и давления управления
Выбор исполнения рукоятки клапана
Большой выбор типов и размеров присоединения
Крепление на панели (только для ручных клапанов)
Очистка для использования с кислородом

Применение:

Оборудование, требующее большого количество циклов переключений
Специальные газовые системы
Лабораторные системы разводки газов
Баллонные клапаны

Производитель: HOKE Inc., США

Наименование	Максимальное рабочее давление	Материал	Присоединительные размеры	Рабочий диапазон температур	Условный проход, dy	Исполнение
DV1-1TXXAG2G2H0	17 бар	нерж.сталь 316	1/8" Gyrolok	-40°C +100°C	2,8		добавить
DV1-1TXXAG4G4H0	17 бар	нерж.сталь 316	1/8" Gyrolok	-40°C +100°C	2,8		добавить
DV1-1TXXAT6T6H0	17 бар	нерж.сталь 316	6mm Gyrolok	-40°C +100°C	2,8		добавить
DV1-1TXXAT8T8H0	17 бар	нерж.сталь 316	8mm Gyrolok	-40°C +100°C	2,8		добавить
DV1-1TXXAF4F4H0	17 бар	нерж.сталь 316	1/4" внутр.NPT	-40°C +100°C	2,8		добавить
DV1-1TXXAM4M4H0	17 бар	нерж.сталь 316	1/4" наруж.NPT	-40°C +100°C	2,8		добавить
DV1-1TXXBG2G2Q0	34 бар	нерж.сталь 316	1/8" Gyrolok	-18°C +204°C	2,8		добавить
DV1-1TXXBG4G4Q0	34 бар	нерж.сталь 316	1/4" Gyrolok	-18°C +204°C	2,8		добавить
DV1-1TXXBT6T6Q0	34 бар	нерж.сталь 316	6mm Gyrolok	-18°C +204°C	2,8		добавить
DV1-1TXXBT8T8Q0	34 бар	нерж.сталь 316	8mm Gyrolok	-18°C +204°C	2,8		добавить
DV1-1TXXCF4F4Q0	55 бар	нерж.сталь 316	1/4" внутр.NPT	-18°C +204°C	2,8		добавить
DV1-1TXXBM4M4Q0	34 бар	нерж.сталь 316	1/4" наруж.NPT	-18°C +204°C	2,8		добавить
DV1-1TXXCT8T8Q0	55 бар	нерж.сталь 316	8mm Gyrolok	-18°C +204°C	2,8		добавить
DV1-1TXXCT6T6Q0	55 бар	нерж.сталь 316	6mm Gyrolok	-18°C +204°C	2,8		добавить
DV1-1TXXCM4M4Q0	55 бар	нерж.сталь 316	1/4" наруж.NPT	-18°C +204°C	2,8		добавить
DV1-1TXXCG4G4Q0	55 бар	нерж.сталь 316	1/4" Gyrolok	-18°C +204°C	2,8		добавить
DV1-1TXXCG2G2Q0	55 бар	нерж.сталь 316	1/8" Gyrolok	-18°C +204°C	2,8		добавить
DV1-1TXXBF4F4Q0	34 бар	нерж.сталь 316	1/4" внутр.NPT	-18°C +204°C	2,8		добавить
DV1-1TXXET8T8Q0	138 бар	нерж.сталь 316	8mm Gyrolok	-18°C +204°C	2,8		добавить
DV1-1TXXET6T6Q0	138 бар	нерж.сталь 316	6mm Gyrolok	-18°C +204°C	2,8		добавить
DV1-1TXXEM4M4Q0	138 бар	нерж.сталь 316	1/4" наруж.NPT	-18°C +204°C	2,8		добавить
DV1-1TXXEG4G4Q0	138 бар	нерж.сталь 316	1/4" Gyrolok	-18°C +204°C	2,8		добавить
DV1-1TXXEG2G2Q0	138 бар	нерж.сталь 316	1/8" Gyrolok	-18°C +204°C	2,8		добавить
DV1-1TXXEF4F4Q0	138 бар	нерж.сталь 316	1/4" внутр.NPT	-18°C +204°C	2,8		добавить

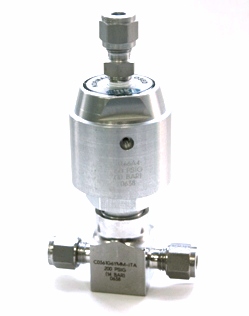

Серия 0300 Бессальниковый клапан с пневматическим приводом

Загрузить документацию

Серия 0300.pdf

Основные характеристики:

Компактная конструкция при монтаже с дефицитом места
Выбор исполнения: нормально открытый или нормально закрытый
Заменяемое седло из Kel-F продлевает срок службы клапана
Корпус привода выполнен из аллюминия

Применение:

коррозионные среды
вакуумные линии
лабораторный инструментарий

Производитель: HOKE Inc., США

Наименование	Максимальное рабочее давление	Материал	Присоединительные размеры	Рабочий диапазон температур	Условный проход, dy	Исполнение
0361G4Y	13,8 бар	нерж.сталь 316	1/4" Gyrolok	-40°C +121°C	4,3	Прямопроходной	добавить
0361F4Y	13,8 бар	нерж.сталь 316	1/4" внутр.NPT	-40°C +121°C	4,3	Прямопроходной	добавить
0371G4Y	24,14 бар	нерж.сталь 316	1/4" Gyrolok	-40°C +121°C	4,3	Прямопроходной	добавить
0371F4Y	24,14 бар	нерж.сталь 316	1/4" внутр.NPT	-40°C +121°C	4,3	Прямопроходной	добавить

Серия 4100 Вентили с сильфонным уплотнением

Загрузить документацию

Серия 4100.pdf

Основные характеристики:

Выбор дросселирующего или регулирующего наконечника штока
Съемная ручка из нейлона для высокотемпературной сушки
Сильфонные уплотнения приварены к корпусу

Применение:

критичный газовый анализ
агрессивные и токсичные газы
вакуумные системы

Производитель: HOKE Inc., США

Наименование	Максимальное рабочее давление	Материал	Присоединительные размеры	Рабочий диапазон температур	Условный проход, dy	Исполнение
4112M4Y	69 бар	нерж.сталь 316	1/4" наруж.NPT	-40°C +316°C	4,3	Прямопроходной	добавить
4172G4Y	69 бар	нерж.сталь 316	1/4" Gyrolok	-40°C +316°C	1,5	Прямопроходной	добавить
4112G4Y	69 бар	нерж.сталь 316	1/4" Gyrolok	-40°C +316°C	4,3	Прямопроходной	добавить
4112G6YMM	69 бар	нерж.сталь 316	6мм Gyrolok	-40°C +316°C	4,3	Прямопроходной	добавить
4172G6YMM	69 бар	нерж.сталь 316	6мм Gyrolok	-40°C +316°C	4,3	Прямопроходной	добавить
4111M2B	42 бар	Латунь	1/8" наруж.NPT	-40°C +121°C	4,3	Прямопроходной	добавить
4151M2B	42 бар	Латунь	1/8" наруж.NPT	-40°C +149°C	4,3	Прямопроходной	добавить
4171M2B	42 бар	Латунь	1/8" наруж.NPT	-40°C +121°C	1,5	Прямопроходной	добавить
4111L2B	42 бар	Латунь	1/8" наруж.NPT	-40°C +149°C	4,3	Прямопроходной	добавить
4111M4B	42 бар	Латунь	1/4" наруж.NPT	-40°C +149°C	4,3	Прямопроходной	добавить
4151M4B	42 бар	Латунь	1/4" наруж.NPT	-40°C +121°C	4,3	Прямопроходной	добавить
4171M4B	42 бар	Латунь	1/4" наруж.NPT	-40°C +121°C	1,5	Прямопроходной	добавить
4151G4B	42 бар	Латунь	1/4" Gyrolok	-40°C +121°C	4,3	Прямопроходной	добавить

Серия 4200 Вентили с сильфонным уплотнением

Загрузить документацию

Серия 4200.pdf

Основные характеристики:

Крутящий момент не передается сильфонам
Дополнительное уплотненние под верхней накидной гайкой для дополнительной защиты
Сильфоны для тяжелого режима работы с длительным сроком службы

Применение:

критичный газовый анализ
агрессивные и токсичные газы
криогенные системы
системы с высоким вакуумом

Производитель: HOKE Inc., США

Наименование	Максимальное рабочее давление	Материал	Присоединительные размеры	Рабочий диапазон температур	Условный проход, dy	Исполнение
4212F4Y	141 бар	нерж.сталь 316	1/4" внутр.NPT	-196°C +316°C	4,0	Прямопроходной	добавить
4251F4Y	35 бар	нерж.сталь 316	1/4" внутр.NPT	-18°C +177°C	4,0	Прямопроходной	добавить
4212G4Y	141 бар	нерж.сталь 316	1/4" Gyrolok	-196°C +316°C	4,0	Прямопроходной	добавить
4251G4Y	35 бар	нерж.сталь 316	1/4" Gyrolok	-18°C +177°C	4,0	Прямопроходной	добавить
4212N6Y	141 бар	нерж.сталь 316	3/8" приварка в нахлест	-196°C +316°C	4,0	Прямопроходной	добавить
4251N6Y	35 бар	нерж.сталь 316	3/8" приварка в нахлест,	-18°C +177°C	4,0	Прямопроходной	добавить

Серия 4500 Вентили с сильфонным уплотнением

Загрузить документацию

Серия 4500.pdf

Основные характеристики:

Конструкция ручки предотвращает истекание рабочей жидкости в случае разрушения сильфонов
Герматичное седло из KEL-F
Сильфоны уплотняются к корпусу с прокладками из Kel-F

Применение:

системы высокого вакуума
лаборатории
критичный газовый анализ

Производитель: HOKE Inc., США

Наименование	Максимальное рабочее давление	Материал	Присоединительные размеры	Рабочий диапазон температур	Условный проход, dy	Исполнение
4551F2B	20,7 бар	Латунь	1/4" внутр.NPT	-29°C +120°C	4,0	Прямопроходной	добавить
4551Q4M	20,7 бар	Monel	1/4" патрубок под приварку	-29°C +120°C	4,0	Прямопроходной	добавить
4551Q4B	20,7 бар	Латунь	1/4" патрубок под приварку	-29°C +120°C	4,0	Прямопроходной	добавить

Серия 4600 Мембранные (диафрагменные клапаны)

Загрузить документацию

Серия 4600.pdf

Основные характеристики:

Модель с присоединениями под приварку
компактный размер для установок с дефицитом места
Диафрагма обеспечивает малый внутренний объем и отсутствие "мертвого" объема
Ручное или пневматическое управление

Применение:

системы высокотемпературной сушки
системы под высоким вакуумом

Производитель: HOKE Inc., США

Наименование	Максимальное рабочее давление	Материал	Присоединительные размеры	Рабочий диапазон температур	Условный проход, dy	Исполнение
4613N4M	207 бар	Monel	1/4" патрубок под приварку в стык	-54°C +116°C	3,2	Прямопроходной	добавить
4623N4M	207 бар	Monel	1/4" патрубок под приварку в стык	-54°C +116°C	3,2	Угловой	добавить
4618N4M	207 бар	Monel	1/4" патрубок под приварку в нахлест	-54°C +316°C	3,2	Прямопроходной	добавить
4628N4M	207 бар	Monel	1/4" патрубок под приварку в нахлест	-54°C +316°C	3,2	Угловой	добавить
