Серия HPR-2 Регулятор давления с пароподогревом



Загрузить документацию

Регуляторы давления со встроенными испарителями серии hpr2steam.pdf


Общая информация:

Серия HPR-2 разработана для подогрева проб, подаваемых в системы анализа. Они могут использоваться для подогрева жидкостей, для предотвращения конденсации газов или для испарения жидкостей перед газовым анализом. Регулятор давления HPR-2  состоит из теплообменника и блока контроля давления. Блок контроля давления создан на основе зарекомендовавшей себя серии PR-1 и обеспечивает те же превосходные показатели стабильности выходного давления. Блок теплообменника состоит из корпуса и нагревательного элемента. Нагревательный элемент в качестве нагревающей поверхности использует уникальную разработку GO Regulator – спиралевидный экран. Экран имеет площадь нагревающей поверхности до 100 кв.дюймов, и при прохождении поток равномерно распределяется внутри нагревательного элемента.

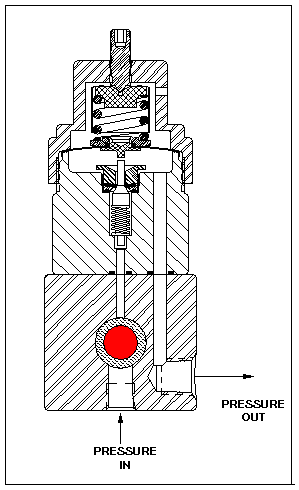

Принцип действия регулятора

Особенности и преимущества:

  • Материал изготовления нерж.сталь 316L
  • Электрополировка корпуса, обработка поверхности мембраны менее 25RA
  • Температура пара до +285°С
  • Рабочие температуры от -40°С до +193°С
  • Давление на входе до 414 бар
  • Регулируемое давление на выходе в диапазонах 0-0.69, 0-1.7, 0-3.4, 0-6.9, 0-17, 0-34 бар
  • Высокая герметичность при закрытии
  • Модульная система блоков теплообменника и контроля давления для удобства обслуживания
  • Уникальный спиралевидный экран теплообменника с площадью нагревающей поверхности до 100 кв.дюймов
  • Коэффициент Cv=0,06 Расчет коэфф. Cv
  • Защита от несанкционированного доступа

Опции (при выборе обращайтесь к нашим специалистам):

  • Возможность исполнения из монеля
  • Варианты уплотнительных материалов
  • Различные конфигурации присоединительных портов
  • Коэффициенты Cv=0,025 и 0,2
  • Варианты исполнения нагревательного блока

Производитель: Go Regulator Inc., США


Наименование Давление на входе, бар Диапазон давлений на выходе, бар Диапазон рабочих температур, С Коэффициент пропускной способности, Cv Материал Присоединительные размеры
H2-1Z55Q3C111 414 0-0,69 от -40°С до +193°С 0,06 нерж.сталь 316 патрубки под фитинги или приварку: 1/8" вход, 1/4" выход
H2-1Z55Q3D111 414 0-1,7 от -40°С до +193°С 0,06 нерж.сталь 316 патрубки под фитинги или приварку: 1/8" вход, 1/4" выход
H2-1Z55Q3E111 414 0-3,4 от -40°С до +193°С 0,06 нерж.сталь 316 патрубки под фитинги или приварку: 1/8" вход, 1/4" выход
H2-1Z55Q3G111 414 0-6,9 от -40°С до +193°С 0,06 нерж.сталь 316 патрубки под фитинги или приварку: 1/8" вход, 1/4" выход
H2-1Z55Q3I111 414 0-17 от -40°С до +193°С 0,06 нерж.сталь 316 патрубки под фитинги или приварку: 1/8" вход, 1/4" выход
H2-1Z55Q3J111 414 0-34 от -40°С до +193°С 0,06 нерж.сталь 316 патрубки под фитинги или приварку: 1/8" вход, 1/4" выход
