Серия BP-3 Регулятор давления до себя



Загрузить документацию

Регулятор давления до себя серии bp3.pdf


Общая информация:

Регуляторы давления до себя серии BP3 в отличие от традиционных регуляторов давления, контролирующих давление на выходе, предназначены для контроля входящего давления, т.е. давления выше по потоку. В системах малых потоков или замкнутых системах для сброса избыточных давлений обычно используются предохранительные клапаны, работающие по принципу «открыт/закрыт», без возможности регулирования. В отличие от предохранительных клапанов, регуляторы давления до себя способны управлять расходом среды, что в значительной степени повышает возможности контроля давления в системе. Применимы как в газовых, так и в жидкостных системах.

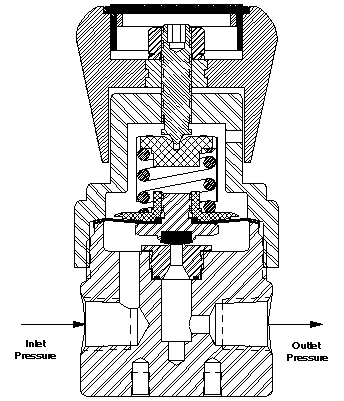

Принцип работы регулятора

Особенности и преимущества:

  • В контакте со средой только части из нерж.стали 316L и тефлона
  • Высокая герметичность при закрытии
  • Для газовых и жидкостных систем
  • Степень полировки мембраны менее 25Ra
  • Рабочие температуры от -40°С до +260°С
  • Максимальное давление до 68,8 бар
  • Регулируемое давление в диапазонах  0-0.4, 0-0.69, 0-1.7, 0-3.4, 0-6.9, 0-17, 0-34, 0-51.7 бар
  • Коэффициент Cv = 0.2 Расчет коэфф. Cv

Опции (при выборе обращайтесь к нашим специалистам):

  • Возможность исполнения из латуни, монеля, хастеллоя
  • Различные конфигурации присоединительных портов
  • Присоединительные размеры 1/8” FNPT, 3/8” FNPT, патрубки под приварку
  • Особый тип мембран для вакуумных систем
  • Комплектация манометрами
  • Крепление на панели (размер отверстия 1 3/8”)
  • Защита от несанкционированного доступа
  • Металлическая крышка

Производитель: Go Regulator Inc., США


Наименование Диапазон рабочих температур, С Диапазон регулируемых давлений, бар Коэффициент пропускной способности, Cv Материал Присоединительные размеры
BP3-1F11C5B111 от -40°С до +260°С 0-0,4 0,2 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
BP3-1F11C5С111 от -40°С до +260°С 0-0,69 0,2 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
BP3-1F11C5D111 от -40°С до +260°С 0-1,7 0,2 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
BP3-1F11C5E111 от -40°С до +260°С 0-3,4 0,2 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
BP3-1F11C5G111 от -40°С до +260°С 0-6,9 0,2 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
BP3-1F11C5I111 от -40°С до +260°С 0-17 0,2 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
BP3-1F11C5J111 от -40°С до +260°С 0-34 0,2 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
