Серия PR-1 Универсальный регулятор давления



Загрузить документацию

Регуляторы давления серии pr1.pdf


Общая информация:  купить регулятор давления

Универсальная серия регуляторов давления
PR1 отвечает требованиям  большого разнообразия применений. Регуляторы данной серии обеспечивают высокую точность регулирования давления среды при малых и средних расходах, применимы как в газовых, так и в жидкостных системах. Регуляторы исполняются из нержавеющей стали 316L. Полировка внутренних поверхностей менее 25RA и электрополировка мембраны гарантируют наименьшую степень загрязнения и, соответственно, наименьшую степень загрязнения среды, а также простоту очистки регуляторов. Серия выпускается в большом количестве модификаций: 5 видов применимых уплотнений, 3 размера Ду, 7 диапазонов выходных давлений, различные исполнения мембран - что еще раз подчеркивает универсальность данной серии.

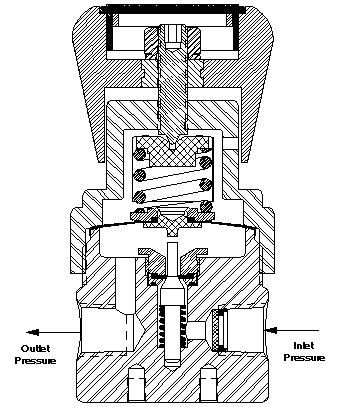

Принцип действия регулятора

Особенности и преимущества:

  • Регулятор давления газа прямого действия
  • Для газовых и жидкостных систем
  • Высокая герметичность при закрытии
  • Стальная крышка и регулировочный винт для лучшей устойчивости окружающей среде
  • 20-микронный фильтр на входе
  • Рабочие температуры от -40°С до +260°С
  • Давление на входе до 414 бар
  • Регулируемое давление на выходе в диапазонах  0-0.69, 0-1.7, 0-3.4, 0-6.9, 0-17, 0-34, 0-51.7 бар
  • Коэффициент Cv = 0.06 (станд.) Расчет коэфф. Cv

Опции (при выборе обращайтесь к нашим специалистам):

  • Различные конфигурации присоединительных портов
  • Присоединительные размеры 1/8" FNPT, 3/8" FNPT
  • Возможность исполнения из монеля и хастеллоя
  • Коэффициенты пропускной способности CV = 0.025, 0.2, 0.5
  • Особый тип мембран для вакуумных систем, для использования с водой
  • Клапан сброса давления
  • Комплектация манометрами, предохранительным клапаном
  • Крепление на панели (размер отверстия 1 3/8”)
  • Скоба для крепления на основании
  • Защита от несанкционированного доступа

Производитель: Go Regulator Inc., США


Наименование Давление на входе, бар Диапазон давлений на выходе, бар Диапазон рабочих температур, С Коэффициент пропускной способности, Cv Материал Присоединительные размеры
PR1-1F11A3C111 248 0-0,69 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11A3D111 248 0-1,7 от -40°С до +66°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11A3E111 248 0-3,4 от -40°С до +66°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11A3G111 248 0-6,9 от -40°С до +66°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11A3I111 248 0-17 от -40°С до +66°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11A3J111 248 0-34 от -40°С до +66°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11A3W111 248 0-51,7 от -40°С до +66°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11H3C111 414 0-0,69 от -40°С до +80°С 0,6 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11H3D111 414 0-1,7 от -40°С до +80°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11H3E111 414 0-3,4 от -40°С до +80°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11H3G111 414 0-6,9 от -40°С до +80°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11H3I111 414 0-17 от -40°С до +80°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11H3J111 414 0-34 от -40°С до +80°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11H3W111 414 0-51,7 от -40°С до +80°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11Q3C118 414 0-0,69 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11Q3D118 414 0-1,7 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11Q3E118 414 0-3,4 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11Q3G118 414 0-6,9 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11Q3I118 414 0-17 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11Q3J118 414 0-34 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11Q3W118 414 0-51,7 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
